WR-03 Waveguide Rectangular Horn Antenna

20 dBi Gain, 220 to 325 GHz, J-Band
SKU:SAR-2013-03-S2
Availability:IN STOCKPlease contact us if you need more units than what is available online.

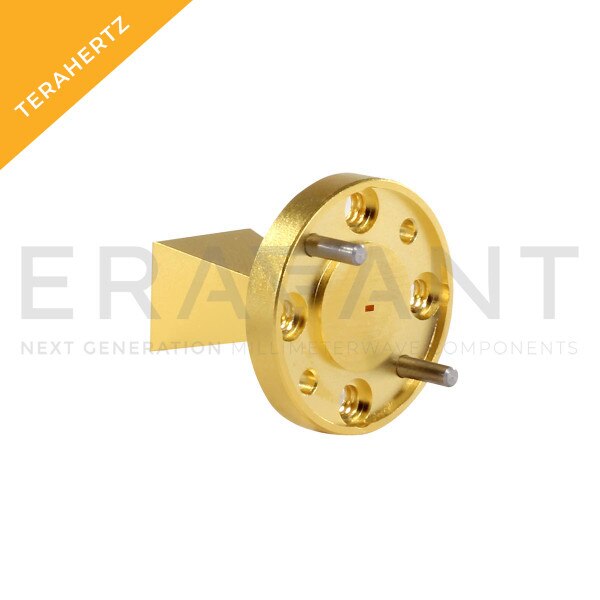

SAR-2013-03-S2 is a pyramidal horn antenna that operates from 220 GHz to 325 GHz. The antenna offers 20 dBi nominal gain and a typical half power beamwidth of 13 degrees on the E-plane and 13 degrees on the H-plane. The antenna supports linear polarized waveforms. The input of this antenna is a WR-3 waveguide with UG-387/U flange.
ECCN: EAR99
Login to view pricing

Bulk Pricing

Login to view pricing

Technical Details

Minimum Frequency220 GHz
Maximum Frequency325 GHz
Gain20 dBi
3 dB Beamwidth, E-Plane13°
3 dB Beamwidth, H-Plane13°
Return Loss22 dB
Antenna PortWR-03 Waveguide
