WR-05 Waveguide Rectangular Horn Antenna

20 dBi Gain, 140 to 220 GHz, G-Band
SKU:SAR-2013-05-S2
Availability:IN STOCKPlease contact us if you need more units than what is available online.

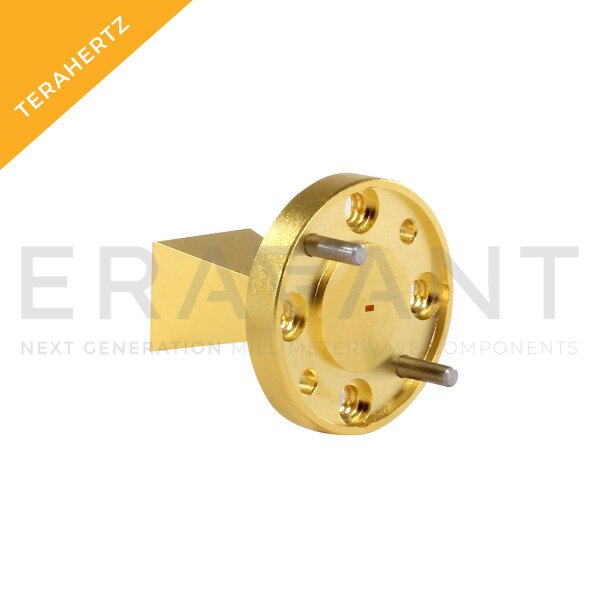

SAR-2013-05-S2 is a pyramidal horn antenna that operates from 140 GHz to 220 GHz. The antenna offers 20 dBi nominal gain and a typical half power beamwidth of 13 degrees on the E-plane and 13 degrees on the H-plane. The antenna supports linear polarized waveforms. The input of this antenna is a WR-05 waveguide with UG-387/U flange.
ECCN: EAR99
Login to view pricing

Bulk Pricing

Login to view pricing

Technical Details

Minimum Frequency140 GHz
Maximum Frequency220 GHz
Gain20 dBi
3 dB Beamwidth, E-Plane13°
3 dB Beamwidth, H-Plane13°
Return Loss22 dB
Antenna PortWR-05 Waveguide
