U-Band Choke Flange Feed Horn Antenna

10 dBi Gain, 0.219" Diameter Circular Waveguide
SKU:SAH-4036031060-219-S1

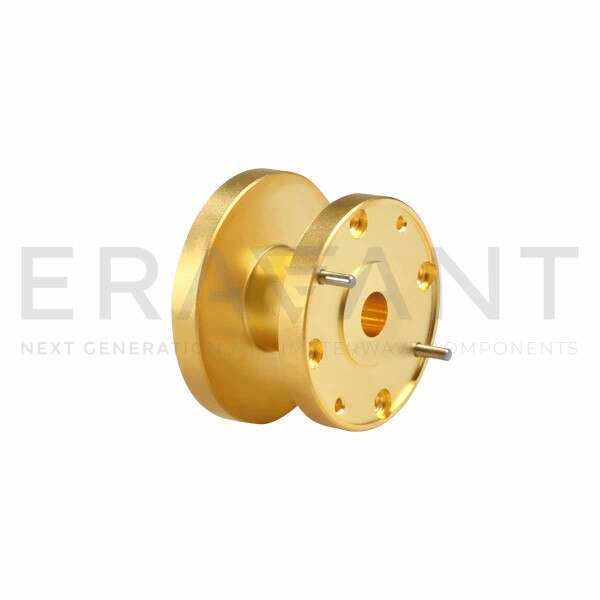

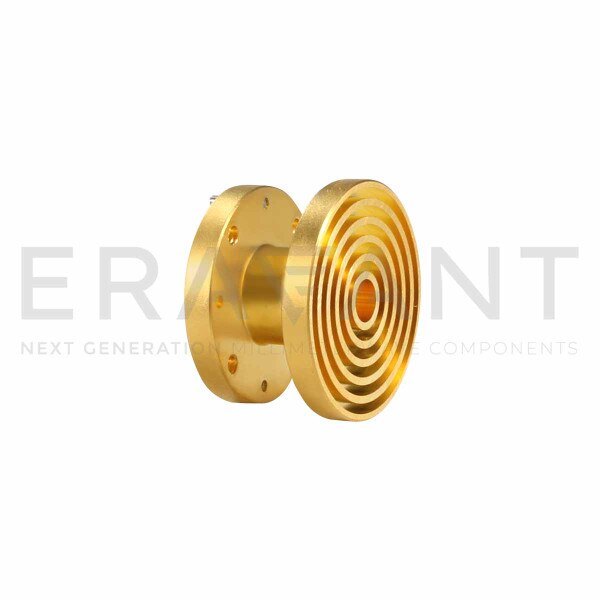

SAH-4036031060-219-S1 is a U-band choke flange feed horn antenna that operates from 40 to 60 GHz. The antenna offers a nominal gain of 10 dBi, typical half power beamwidth in E and H plane of 60 degrees and typical side lobe levels of -30 dB for both E and H plane. The antenna port is a 0.219” circular waveguide with a UG-383/U-M anti-cocking flange that supports linear and circular polarization.
ECCN: EAR99
Login to view pricing

Bulk Pricing

Login to view pricing

Technical Details

Minimum Frequency40 GHz
Maximum Frequency60 GHz
Gain10 dBi
3 dB Beamwidth, E-Plane60°
3 dB Beamwidth, H-Plane60°
Return Loss20 dB
Antenna Port0.219" Diameter Circular Waveguide
